一、用途

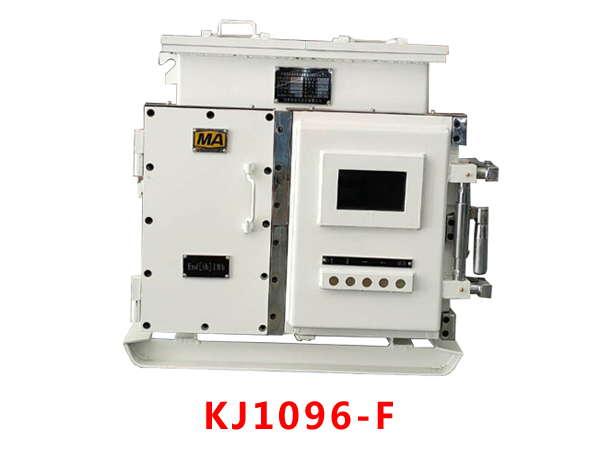

　　KJ1096-F礦用隔爆兼本安型電力監控分站(簡稱:分站)。是煤礦供電監控系統的重要的組成部分,可以獨立使用。分站是集控制技術和通訊技術的供電監控系統的智能化產品。實現實時監測電網運行情況,實時的高低壓設備電壓、電流、故障等信息,并將所采集的數據傳輸?shù)降孛婵刂浦行?也同時可將地面的控制信息傳輸?shù)骄赂鱾€設備。分站可用于煤礦井下含有瓦斯,粉塵等惡劣的環境中。

　　二、特點

　　分站采用隔爆型外殼,由接線腔,電源腔,主控制腔組成。控制腔內部有智能協議轉換糢塊,本安型以太網交換機,通訊光纖接線盒,嵌入式計算機等。電源腔內置不間斷電源(工作時間 > 2小時),分站具有可視性,可操作性,分站嵌入式計算機可實時顯示設備狀態,設備信息,沒備數據、報警等信息。分站也可通過面板按鈕對井下設備進行控制操作。

　　三、功能與特點

　　。具有與終端設備雙向通訊以及狀態指示功能,方便用戶查看設備狀態信息。

　　。具有修改井下設備參數,控制設備分合閘等功能。

　　。能夠?qū)崟r監測設備的各種數據,以及報警信息。

　　。可靠的接收并傳輸?shù)孛嫦逻_的任何指令,從而有效的完成終端的執行的操作準確。

　　。具有初始化參數和斷電后數據保存功能,能夠可靠的傳輸設備故障因斷電無法上傳故障等重要信息。

　　四、技術參數

　　1.供電

　　額定輸入電壓：AC1140(660，127)V(-10%～+10%)；

　　工作電流：≤0.5A。

　　2.分站與監控主機之間的傳輸

　　接口數量：4路；

　　傳輸方式：TCP/IP（電信號）；

　　傳輸速率：10/100 Mbps自適應；

　　蕞大傳輸距離：100m。

　　3.礦用隔爆兼本安型電力監控分站之間的傳輸

　　接口數量：2路；

　　傳輸方式：SC單模光纖；

　　傳輸速率：10/100 Mbps自適應；

　　光發射功率： ≥-15dBm；

　　蕞大傳輸距離：20km。

　　4.分站與電磁起動器或配電裝置之間的傳輸

　　接口數量：2路；

　　傳輸方式：主從、異步、半雙工、RS485；

　　傳輸速率：9600bps；

　　蕞大傳輸距離：300m。

　　5.蕞大帶載容量：分站能夠接入32臺電磁起動器或者配電裝置（內置智能開關監控保護裝置）。

　　6.備用電源連續工作時間

　　電網停電后，內部接離子蓄電池電源提供的備用電源連續（滿負載）工作時間至少2h。

　　7.外形尺寸：(mm)：(寬x高x深) 780x730x410

　　8.重量：138
